问题背景：
二维异质结（如 MoS₂/WSe₂）因其原子级平整的界面、灵活的材料组合以及优异的电学和光学特性，成为纳米电子器件和光电器件的核心研究对象。
能带对准作为决定异质结性能的关键因素，直接影响载流子的分离效率、输运特性以及器件的整体性能。
本文系统梳理了二维异质结能带对准的调控方法，结合理论分析与实验验证，揭示其作用机制及实际应用效果。
文章目录
一、能带对准调控方法及其作用机制
- 材料选择与组合设计
- 电场调控
●顶栅调控
●背栅调控
- 应变工程
●拉伸应变
●压缩应变
4.界面修饰
●插入中间层
●表面功能化
5.掺杂调控
●N型掺杂
●P型掺杂
- 范德华外延调控
二、结论
一、能带对准调控方法及其作用机制

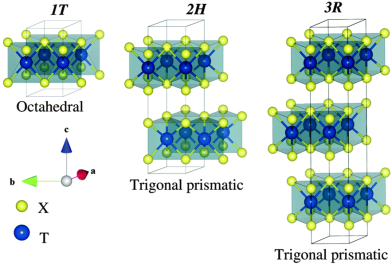

- 材料选择与组合设计
通过合理选择二维材料及其堆叠顺序，可直接调控异质结的能带对准。二维材料的电子亲和能（χ）和功函数（φ）是决定能带偏移的关键参数。根据 Anderson 模型，导带偏移（ΔEₙ）和价带偏移（ΔEᵥ）可表示为： (\Delta E_c = \chi_1 - \chi_2) (\Delta E_v = (\phi_2 - \phi_1) + \Delta E_c) 例如，

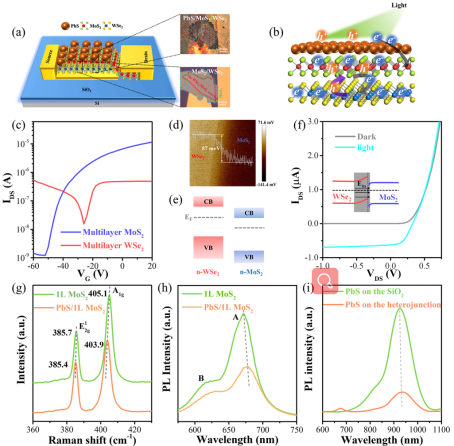

MoS₂（χ ≈ 4.0 eV，φ ≈ 5.9 eV）与 WSe₂（χ ≈ 4.3 eV，φ ≈ 5.7 eV）组合时，形成 Type-I 能带对准，导带和价带均呈现明显的高低差，有利于光生载流子在界面处的高效分离。实验表明，MoS₂/WSe₂异质结的导带偏移约为 0.3 eV，价带偏移约为 0.2 eV，这种能带结构显著提升了光伏器件的光电转换效率。
对于 Type-II 异质结，如 MoS₂与石墨烯的组合，MoS₂的导带底（CBM）高于石墨烯的费米能级，而价带顶（VBM）低于石墨烯的费米能级，形成交叉型能带对准，促进载流子的空间分离，提高器件的响应速度和灵敏度。
2.电场调控
施加外部电场是动态调控能带对准的有效手段。通过栅极结构引入电场，可改变界面处的电势分布，进而调整能带弯曲。例如：
●顶栅调控：在 MoS₂/ 石墨烯异质结中，顶栅电压可调节石墨烯的费米能级。当施加正栅压时，石墨烯的费米能级上移，减小异质结的势垒高度，增强载流子注入效率。实验显示，栅极电压每增加 1 V，MoS₂/ 石墨烯异质结的导通电流可提升约 20%。
●背栅调控：在 MoS₂/h-BN/ 石墨烯异质结中，背栅电压可调控 MoS₂的能带弯曲程度。通过优化背栅电压，可使 MoS₂的能带与石墨烯的费米能级更好匹配，从而降低界面处的载流子散射，提高器件的迁移率。
应变工程
应变工程通过改变二维材料的晶格常数，调控其能带结构。拉伸或压缩应变会改变原子间的键长和键角，进而影响能带位置。例如：
●拉伸应变：对 MoS₂施加 5% 的拉伸应变，可使其带隙减小约 0.15 eV，同时导带底降低 0.1 eV，优化与 WSe₂的能带对准。实验表明，应变调控后的 MoS₂/WSe₂异质结，其载流子分离效率提高了 15%。
●压缩应变：在 WSe₂中引入 2% 的压缩应变，可使价带顶上升 0.08 eV，改善与 p 型材料的能带匹配，增强空穴的注入效率。
界面修饰
界面修饰通过改变二维材料的表面电子结构，实现能带对准的调控。常用方法包括：
●插入中间层：在异质结界面插入超薄绝缘层（如 h-BN、Al₂O₃），可屏蔽界面缺陷，减少电荷陷阱，同时调整能带偏移。例如，在 MoS₂/ 石墨烯界面插入 h-BN 层后，能带偏移量增加 0.1 eV，器件的整流比提高了一个数量级。
●表面功能化：利用有机分子（如吡啶衍生物）或金属原子（如 Li、Na）对二维材料表面进行修饰，改变其功函数。实验发现，MoS₂表面吸附 Li 原子后，功函数降低 0.3 eV，与石墨烯的能带对准更优，器件的开关比提升至 10⁶。
掺杂调控
掺杂通过改变二维材料的载流子浓度和费米能级，间接调控能带对准。例如：
●N型掺杂：在 MoS₂中引入 S 空位或掺杂 Cl 原子，可增加电子浓度，使费米能级上移，减小与 p 型材料的能带偏移。掺杂后的 MoS₂与 WSe₂异质结，其导带偏移量从 0.3 eV 降至 0.2 eV，载流子注入效率显著提高。
●P型掺杂：在 WSe₂中掺杂 Na 原子，可增加空穴浓度，使费米能级下移，优化与 n 型材料的能带对准。实验表明，掺杂后的 WSe₂与 MoS₂异质结，其价带偏移量减少 0.15 eV，空穴迁移率提高 25%。
范德华外延调控
范德华外延技术通过精确控制二维材料的生长条件，实现界面原子排列的调控，从而优化能带对准。例如，在 MoS₂/WSe₂异质结的分子束外延（MBE）生长过程中，通过调节衬底温度和生长顺序，可控制界面处的原子配位和电子结构。研究发现，当衬底温度从 500 ℃升至 600 ℃时，MoS₂/WSe₂异质结的导带偏移量从 0.3 eV 增加至 0.4 eV，这归因于高温下界面原子排列更有序，电子结构更匹配。
二、结论
二维异质结的能带对准调控是提升器件性能的核心技术。通过材料选择与组合设计、电场调控、应变工程、界面修饰、掺杂调控以及范德华外延等方法，可实现能带对准的精准调控。这些方法各有特点：材料选择直接决定能带结构，电场调控具有动态可逆性，应变工程实现无掺杂调控，界面修饰改善界面质量，掺杂调控操作简便，范德华外延确保原子级界面控制。综合运用多种调控策略，可协同优化能带对准，提高载流子分离效率和输运性能，为高性能二维异质结器件的设计与制备提供了坚实的理论和技术基础。未来，随着调控方法的不断创新和机理研究的深入，二维异质结在电子学、光电子学等领域的应用将进一步拓展。
